SPI интерфейс ST7735S Малки TFT LCD дисплей - 1,77 инча, 128 × 160 точки | Есен
Преглед на продукта

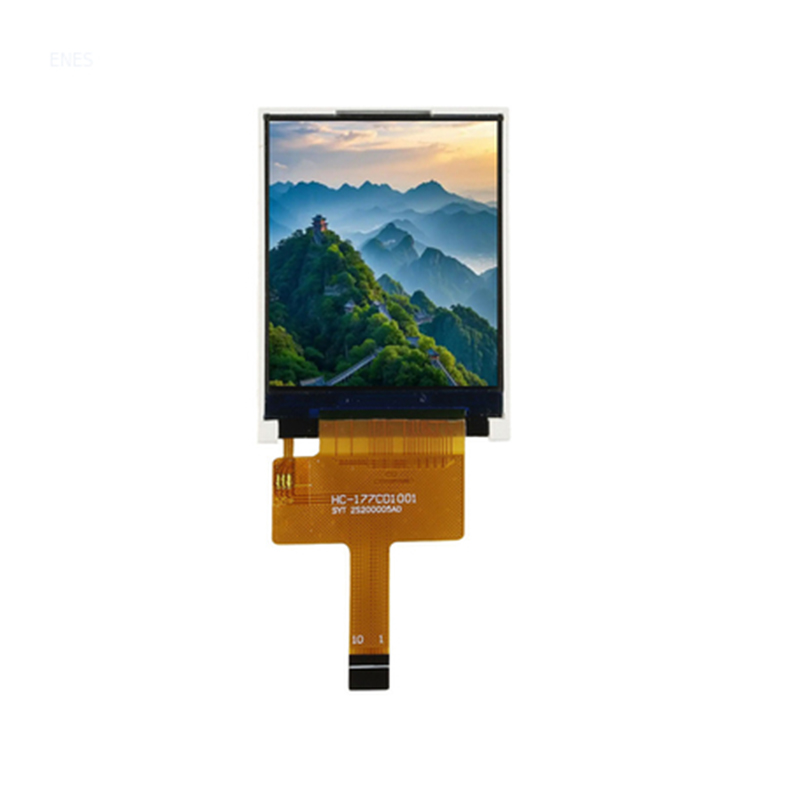

1,77-инчов SPI интерфейс на ESEN TFT LCD дисплей (Модел: T-177CB1001) е компактен, високоефективен дисплей модул, захранван от драйвера на ST7735S, предназначен да отговори на взискателните нужди на глобалните производители на електроника. С резолюция от 128 × 160 точки, този малък TFT LCD съчетава яснота, надеждност и гъвкавост, което го прави идеален избор за широк спектър от индустриални и потребителски приложения за електроника.
Неговият тънък дизайн (34 × 45.83 × 2,35mm) и стабилна производителност (-20 ℃ ~ 70 ℃ Работна температура) го правят подходящ за интеграция в ограничените пространство и суровите устройства за околната среда.
Независимо дали разработвате преносими инструменти, умни домашни джаджи или потребителска електроника, този ST7735S базиран на TFT LCD осигурява бърза SPI комуникация, ярки визуализации (350Typ CD/M²) и лесна интеграция-ключове, които го отделят от конвенционалните дисплеи.
Характеристики на продукта и предимства
Основни технически предимства
- ST7735S Драйвер IC : широко възприет, надежден драйвер, който поддържа безпроблемна SPI комуникация, намалявайки времето за развитие на инженерите.
- Висока яркост и контраст : С типична осветеност от 350 CD/m² (минимум 300 CD/m²), дисплеят осигурява ясни визуализации дори в добре осветени среди-съчетаем за яснотата на нашия дизайн на опаковки за санитарни подложки за течове .
- Широко работно температурно диапазон : функционира надеждно от -20 ℃ до 70 ℃, което го прави подходящ както за вътрешни, така и за външни приложения (напр. Сензори на открито, промишлени контролни панели).
- Компактен и лек : само при 34 × 45,83 × 2,35 мм, той спестява ценно пространство в дизайна на устройства, идеално за миниатюризирана електроника като преносими медицински монитори или контролни панели за електронни цигари.
- Устойчива подсветка : оборудвана с 2 светодиода за дълготрайно осветление, осигуряване на постоянна производителност през жизнения цикъл на продукта (MTBF: 50 000+ часа).
ESEN изключителни предимства
- ISO-сертифицирано качество : Произведено съгласно стандартите ISO9001/ISO14001, осигурявайки строг контрол на качеството и спазване на околната среда-обхващайки ангажимента ни за качество в производството на бикини за еднократна употреба .
- Гъвкава персонализиране : За разлика от дисплеите извън рафта, ние предлагаме персонализирани решения (дължина на FPC, сензорни панели, дефиниции на ПИН), за да съответстват на вашите уникални изисквания на устройството.
- Стабилна верига за доставки : С месечен производствен капацитет от 300 000 единици, ние гарантираме постоянно предлагане дори за поръчки с голям обем.
- Ефективни рентабилни : Оптимизираните производствени процеси намаляват разходите за единица, без да компрометират качеството, като ви помагат да останете конкурентоспособни на вашия пазар.
Технически спецификации
- Размер : 1,77-инчов
- Размери : 34 × 45.83 × 2,35 mm (L × W × H)
- Активна зона : 28.03 × 35.04 mm
- Резолюция : 128 × RGB × 160 точки
- LCD тип : A-Si TFT
- Посока за гледане : 12 часа (оптимален ъгъл на гледане отгоре)
- Драйвер IC : ST7735S
- Тип интерфейс : SPI (сериен периферен интерфейс)
- Работна температура : -20 ℃ ~ 70 ℃
- Температура на съхранение : -30 ℃ ~ 80 ℃
- Тип подсветка : 2 светодиода (бяла светлина)
- Осветеност : минимум 300 cd/m²; Типични 350 CD/M²
- Марка : Esen
- Номер на модела : T-177CB1001
- Произход : Шенжен, Китай
Как да използвате модула за дисплей
Интегрирането на 1.77-инчовия ST7735S TFT LCD във вашето устройство е просто с тези стъпки:
- Проверете съвместимостта : Уверете се, че вашият MCU поддържа SPI комуникация (често срещан в платформите Arduino, Raspberry Pi и STM32).
- Свържете интерфейса :
- Свържете SPI щифтовете (SCLK, MOSI) от дисплея до съответните SPI портове на вашия MCU.
- Свържете DC (DATA/COMMAND) на дисплея (DATA/COMMAND) и RST (RESET) PINS към GPIO пинове на вашия MCU.
- Свържете VCC (3.3V препоръчан) и GND към захранването си.
- Инсталирайте драйвери : Заредете библиотечните файлове ST7735S (достъпни на GitHub или чрез техническата поддръжка на ESEN) във вашата среда за разработка.
- Тестова функционалност на дисплея : Изпълнете примерен код, за да проверите текст, изображения или графично изобразяване. Регулирайте яркостта на подсветката чрез PWM, ако е необходимо.
- Оптимизирайте за вашето приложение : Калибрирайте ъглите на гледане и актуализирайте опреснителните скорости въз основа на случая на използване на вашето устройство (напр. 30 кадъра в секунда за статични данни, 60 кадъра в секунда за динамично съдържание).
- Сигурна инсталация : Монтирайте дисплея с помощта на лепило или винтове (ако е приложимо), за да предотвратите повреда на вибрациите в мобилни устройства.
За дефиниции на ПИН или дължини на FPC, консултирайте се с нашия инженерен екип за персонализирани ръководства за интеграция.
Сценарии на кандидатстване
Универсалността на този малък TFT LCD го прави подходящ за различни индустрии, включително:
- Потребителската електроника : контролни панели за електронни цигари, преносими медийни плейъри и интерфейси за смарт часовници-където компактните размери и ясни визуализации са от решаващо значение.
- Индустриални инструменти : Миниатюрни измервателни уреди (напр., Измервателни уреди за налягане, термометри) и IoT сензори, използвайки широката му температурна толерантност.
- Медицински изделия : Преносими здравни монитори (напр. Глюкоза в кръвта) и фитнес проследяващи, където надеждността и четимостта са от първостепенно значение.
- Smart Home : Малки панели за контрол на уредите (напр. Кафе машини, въздушни пречистватели) и сензори за сигурност, подобряване на взаимодействието на потребителите.
- Автомобилни аксесоари : Мини-дисплеи в автомобила за GPS модули или климатичен контрол, благодарение на устойчивостта на температурните колебания.
Точно както нашите мокри кърпички се адаптират към различни нужди на хигиената, този модул на дисплея се адаптира към различни технически изисквания в индустриите.
Предимства за клиентите
- Намалено време за разработка : Предварително изпробваният ST7735S драйвер и SPI съвместимост с основни MCU, намалени от интеграционната работа.
- По-ниски производствени разходи : предлагането с голям обем (300k/месец) и конкурентните цени помагат за намаляване на разходите за единица.
- Подобрена надеждност на продукта : Широкият температурен диапазон и трайните компоненти минимизират повредите на полето, намалявайки исковете за гаранция.
- Подобрено потребителско изживяване : ярки, ясни визуализации и (незадължителни) сензорни панели засилват интерактивността на устройството и удовлетвореността на клиентите.
- Гъвкавост в дизайна : Персонализиращи се FPC, сензорни панели и Pinouts ви позволяват да приспособите дисплея към уникалния форм -фактор на вашето устройство.
- Увереност в съответствие : ISO сертификатите гарантират, че продуктът отговаря на глобалните стандарти за качество и околната среда, облекчавайки влизането на пазара.
Сертификати и съответствие
ESEN се ангажира да доставя продукти, които отговарят на международните стандарти, като гарантира безпроблемна интеграция в глобалните вериги за доставки:
- ISO9001 : Сертифициран за системи за управление на качеството, гарантиране на последователни производствени процеси и качество на продукта.
- ISO14001 : Сертифициран за управление на околната среда, отразяващ нашия ангажимент за устойчиво производство-съответства на екологичния фокус на нашата биоразградима санитарна подложка.
- Съответствие на ROHS : Без опасни вещества (олово, живак и др.), Събиране на ЕС и глобални екологични разпоредби.
Допълнителни сертификати (напр. CE, FCC) са достъпни при поискване за конкретни пазари.
Опции за персонализиране
ESEN предлага гъвкава персонализиране, за да отговори на вашите уникални изисквания, като гарантира, че модулът за дисплей се вписва безпроблемно във вашия дизайн на продукта:
- FPC (гъвкава печатна верига) : Персонализирани дължини, брой на щифта и видове конектори (напр. ZIF, FFC) за лесна интеграция.
- Сензорни панели :
- CTP (капацитивен сензорен панел): за отзивчиви, много докосващи взаимодействия.
- RTP (резистивен сензорен панел): За рентабилна, трайна функционалност на допир.
- Дефиниция на ПИН : Приспособени задачи на ПИН, за да съответстват на интерфейса на вашия MCU, намалявайки работата на редизайн.
- Опаковка : Персонализирани опаковки (напр. Антистатични торбички, мехури, маркови картонени опаковки) за насипна доставка или готовност за търговия на дребно.
- Интеграция на HDMI Board : Незадължителни табла за преобразуване на HDMI към SPI за устройства, използващи HDMI интерфейси.
Свържете се с нашия екип по продажбите с вашите спецификации и ние ще предоставим персонализирано решение в рамките на 3 работни дни.
Отзиви и отзиви на клиентите
Ето какво казват нашите клиенти за TFT LCD модулите на ESEN:
- Клиент A (производител на електронни цигари) : "1,77-инчовият дисплей ST7735S е смяна на играта за новата ни продуктова линия. Компактният му размер и яркият дисплей се вписват перфектно, а SPI интерфейсът направи интеграция без усилия. Доставката беше навреме дори за нашата поръчка от 50 000 единици."
- Клиент B (Производител на индустриални инструменти) : „Имахме нужда от дисплей, който може да издържи на тежки фабрични условия. Модулът на ESEN надхвърли очакванията ни -работещ безупречно в средата -10 ℃. Опцията за персонализиране на FPC също ни запази от препроектирането на нашата печатна платка.“
- Клиент C (разработчик на медицински изделия) : "Качеството и съответствието са от решаващо значение за нашата индустрия. ISO сертификатите на ESEN и надеждните резултати ни дадоха увереност. 12-месечната гаранция е допълнително успокоение за нашите клиенти."
Условия за поръчка и доставка
- Количество на минимално поръчка (MOQ) : 1000 бр.
- Цена : По договаряне въз основа на обема на поръчката и изискванията за персонализиране. Свържете се с продажбите за оферта.
- Време за доставка : 7 ~ 14 работни дни за стандартни поръчки; Персонализираните поръчки могат да отнемат 20 ~ 30 работни дни.
- Опаковка : Стандартната опаковка включва антистатични торбички, картонени кутии, пяна EPE и мехури. Предлага се потребителски опаковки.
- Възможност за доставка : 300 000 единици на месец
- Условия за плащане : T/T (Телеграфски трансфер), L/C (Кредитно писмо). Други условия, които могат да се договарят за дългосрочни партньори.
Техническа поддръжка
В: Предоставяте ли техническа помощ за интеграция?
О: Да. Нашият инженерен екип предлага безплатна техническа поддръжка, включително таблици с данни, библиотечни файлове и ръководства за интеграция. За сложни проекти можем да предоставяме платени консултантски услуги.
Важна бележка
Моля, проверете външния вид и функционалността на продукта преди инсталирането. Щети, причинени от неправилна употреба (напр. Неправилно напрежение, статично изпускане) или непрофесионално инсталиране, не са покрити с гаранция. За оптимална ефективност следвайте насоките за интеграция, предоставени в листа с данни.
