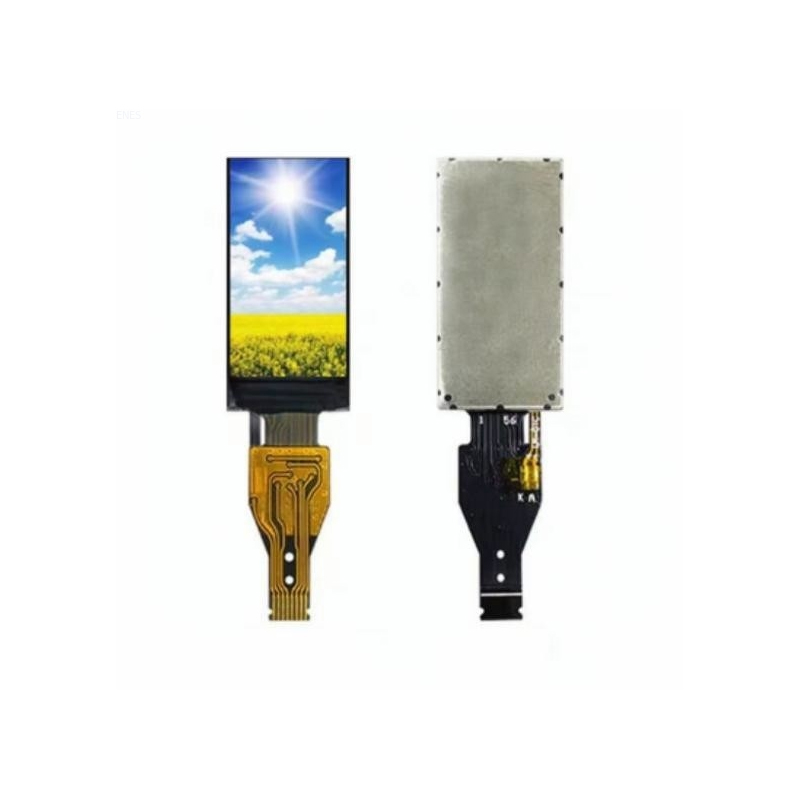

0,96 инча мини TFT дисплей 80 x 160 дисплей LCD екран

ESEN представя 0,96-инчовия Mini TFT дисплей (модел: T096C08)-компактен, високоефективен TFT LCD екран, предназначен за ограничени в пространството приложения. Комбинирайки IPS технологията, ST7735S Driver IC и SPI интерфейс, той осигурява изключителна яснота и стабилна трансмисия, идеална за глобални купувачи, които търсят качество в дисплеи с малък форма на фактор.

Измервайки 13,5 мм (W) × 27,95 мм (Н) × 1,5 мм (г), този малък TFT LCD се отличава в среди като табла за автомобили и носене. С разделителна способност 80 × 160, яркост 400cd/m² и IPS технология (360 ° ъгли за гледане), тя превъзхожда традиционните TN дисплеи. Подкрепен от ISO 9001 сертификат, той работи надеждно при условия от -20 ℃ до 70 ℃.

0,96 -инчов Mini TFT дисплей (T096C08) отговаря на строгите технически стандарти за индустриална, автомобилна и потребителска електроника. Основни спецификации:

Дисплей и физически параметри

• Размер на дисплея : 0,96 инча (диагонален) - идеален за компактна интеграция
• Резолюция : 80 (H) RGB × 160 (V) пиксели - балансира яснота и мощност
• DOT стъпка : 0,135mm (H) × 0,1356mm (V) - остър текст и графика
• Активна зона : 10,8 мм (Н) × 21,7 мм (V) - Ефективно използване на екрана
• Размери на модула : 13,5 мм × 27,95 мм × 1,5 мм (макс)-профил на ултра-тънка
• Технология на дисплея : IPS-Елиминира цветовата смяна под ъгли извън центъра

Параметри на драйвери и интерфейс

• Драйвер IC : ST7735S-доказана индустрия, съвместима с Arduino, Raspberry Pi
• Тип интерфейс : SPI-ниско пин броя (8-пинов FPC), високоскоростна трансмисия
• ПИН функционалност :
  • 1 (LEDA): LED анод (мощност на подсветката)
  • 2 (GND): Захранване
  • 3 (Нулиране): Сигнал за нулиране на активно ниско нулиране
  • 4 (Rs): Избор на данни/команда
  • 5 (SDA): SPI вход/изходен щифт
  • 6 (SCL): SPI сериен часовник
  • 7 (VDD): Аналогово захранване
  • 8 (CS): Избор на чип (ниско активиране)

Оптични и екологични параметри

• Ясник : 400cd/m² (типично) - четене във вътрешна/външна среда
• Работна температура : -20 ℃ до +70 ℃ -стабилна при екстремни условия
• Температура на съхранение : -30 ℃ до +80 ℃ -Безопасно съхранение без деградация

Електрически параметри

• Захранващо напрежение : 2.5V (мин.) До 3.3V (макс., Типичен 2.8V) - ниска мощност
• Светодиодно напрежение на подсветката : 2.9V (min) до 3.1V (макс., Типичен 3.0V)
• Логическо входно напрежение : -0.3V до VDD+0.3V -Съвместимо със стандартни вериги

0,96-инчов Mini TFT дисплей на ESEN се откроява с технически иновации, издръжливост и ориентиран към клиента дизайн. Основни характеристики:

1. IPS технология за пълен проверка на ъгъл

За разлика от традиционните TN дисплеи, IPS технологията подравнява течните кристали, успоредни на панела, което позволява равномерно предаване на светлина от всички ъгли. Потребителите се радват на ясна видимост от 0 ° до 360 °, елиминирайки необходимостта от регулиране на позицията на гледане-критично за многопотребителите или динамичните приложения.

2. ST7735S драйвер IC за стабилна производителност

IC ST7735S предлага стабилност и ефективност, поддържайки режими с ниска мощност (идеални за носими/IoT) и намаляване на сигналните смущения. ESEN използва оригинални чипове и тестове всеки за съвместимост, подкрепен от 12-месечна гаранция за неравномерни дефекти.

3. SPI интерфейс: Лесна интеграция

8-пинов SPI интерфейсът свежда до минимум връзките, запазвайки пространството на PCB-от съществено значение за компактните устройства. Той дава възможност за високоскоростен трансфер (до 10MHz) с по-ниска мощност от паралелните интерфейси. ESEN предоставя примерни диаграми на код и пинаут, намалявайки времето за научноизследователска и развойна дейност.

4. Ултра-мини размер + 400cd/m² яркост

С дебелина 1,5 мм, той пасва на най -малките корпуси, докато яркостта 400CD/m² осигурява видимост в ярки среди. ESEN тестове за еднаква яркост в активната зона, осигуряващи постоянна четимост на критичните данни.

5. Строг контрол на качеството

Всеки дисплей претърпя 100% тестване за предварително изпращане:

• Функционално тестване: SPI комуникация, подсветка, целостта на пикселите
• Тестване на околната среда: Температурно колоездене и устойчивост на влажност
• Механично тестване: гъвкавост на FPC (10 000+ цикъла)

Това гарантира <0,1% процент на дефекти, намалявайки разходите за престой и подмяна.

0,96 -инчовият мини TFT дисплей отговаря на стандартите за качество, екологични и безопасни стандарти в световен мащаб:

1. ISO 9001: 2015 (Управление на качеството)

Валидира строг контрол на качеството от суровини до окончателно тестване:

• 100% проверка на LCD стъкло и ST7735S ICS
• Функционални проверки на всеки етап на производство
• Случайно вземане на проби за яркост, ъгъл на гледане, температурно съпротивление

2. ISO 14001: 2015 (Управление на околната среда)

Екологичните практики намаляват въздействието върху околната среда:

• 90% рециклиране на производствени отпадъци
• 15% намаление на фабричната консумация на енергия
• Съответствие на ROHS (без опасни вещества)

3. Съответствие на ROHS 2.0

Отговаря на Директива на ЕС 2011/65/ЕС, ограничавайки 10 опасни вещества. Задължително за пазарите на ЕС и приети в световен мащаб. Специфичните за партидите сертификати опростяват митниците и регистрацията.

ESEN предлага персонализирани опции за 0,96-инчов Mini TFT дисплей (95% от продуктите са изработени по поръчка):

• Персонализиране на FPC & PIN

  Регулирайте дължината на FPC (5 мм - 50 мм) или дефиницията на ПИН, за да съответства на оформлението на PCB. Преназначете CS, RS или RESET PIN, за да избегнете конфликти. Високотемпературна FPC се предлага за сурови среди.

• Интеграция на сензорния панел

  Добавете CTP или RTP за интерактивни приложения:

  • CTP: G+G или G+F структури, 2-точкова мулти-докосване, 100 000+ докосвания
  • RTP: 4-терен/5-терен дизайн, удобна за ръкавици работа
• Персонализиране на яркост и подсветка

  Променете яркостта за специфични нужди:

  • Ниска ядра: 200CD/m² (25% намаляване на мощността)
  • Висока ярка: 600cd/m² (приложения на открито)
  • Цвят на подсветката по поръчка: бяло, топло бяло (3000k), хладно бяло (6500K)
• Повърхностна обработка

  Специализираните покрития подобряват използваемостта:

  • AR: Намалява отблясъците с 80% (употреба на открито)
  • AG: Дифузира светлината (дисплеи в автомобила)
  • AF: Отблъсква маслото/размазването (устройства с активирана докосване)
• Интеграция на контролния съвет

  Решенията на докей с HDMI/USB контролни табла или PCB, оборудвани с MCU (ARDUINO/ESP32), намаляват разходите за BOM с до 15%.

• Персонализиране на опаковки

  Отвъд стандартната опаковка:

  • Блистерни тави за автоматизиран монтаж
  • Марка опаковка с лого на компанията
  • Торбички за влага за влажно съхранение

Марк Уилсън, инженерен директор в Autotech Solutions

„Дисплеят на 0,96 инча на ESEN е идеален за нашите резервни комплекти за автомобили. IPS ъгъл на гледане позволява на клиентите да виждат ясно от всяко място-голямо подобрение спрямо предишния ни TN дисплей. Интеграцията на SPI беше лесна с примерния им код. 50 000 поръчани единици, нулеви дефекти. 8–12-дневно време за водене поддържа производството на път.“

Сара Лий, продуктов мениджър в Healthwear Tech

„Като стартиране, пробите без MOQ на ESEN (доставени за 7 дни) бяха от решаващо значение за нашия терен. Персонализираната дължина на FPC отговаря на нашия тънък дизайн, а с ниската мощност удължен живот на батерията до 10 дни-ключова точка за продажба на инвеститори. Сега в масовото производство, техният капацитет от 300K/месец отговаря на търсенето. Страхотна техническа поддръжка фиксира SPI проблеми.“

Томас Мюлер, мениджър по поръчки в индустриалния контрол GMBH

„Ние използваме тези дисплеи във фабричните сензорни панели. -20 ℃ до 70 ℃ обхват обработва нашата околна среда, 400cd/m² отрязания отряд. Контролът на качеството на ESEN включва подробни отчети за партиди -от съществено значение за надеждното ни сертифициране по време на сертифициране на чипове.
